標準依據	ISO15171-2 08/2000
工作壓力	≤63MPa(630 bar)
爆破壓力	＞2520bar
工作介質	液壓油和礦物油
工作介質	其它兼容介質：請垂詢
材質	接頭體：碳鋼；蓋帽；碳鋼、塑膠密封件：NBR（丁睛橡膠）；不銹鋼AISI 316：請垂詢
工作溫度	－30℃～+120℃丁睛橡膠密封；－20℃～+200℃氟橡膠密封；配膠帽：－30℃～+100℃
表面處理	鍍黃鋅（彩鋅）

一、簡介 INTRODUCTINON
　　本系列廣泛應用于液壓系統的壓力檢測，潤滑、排氣、壓力系統中油液取樣，個有結構優良，密封可靠，體積小，重量輕使用方便等特點。
二、技術參數 TECHNICAL DATA

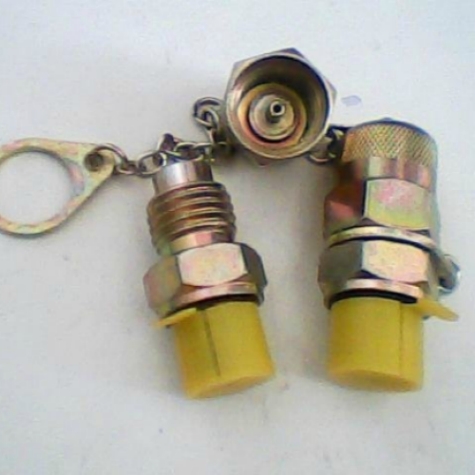

(一）PT系列微型測壓接頭（不帶排氣）

不帶排氣的測壓接頭	訂貨型號	原舊型號	M1	M2	L	I	S		備注 remark
	PT-1	PT-00	M10×1	M12×1.25	33	8	17	H1
	PT-2	PT-00A1	M10×1	M16	42	8	19	H2
	PT-3	PT-00A2/D1-3/M14×1.5	M14×1.5	M16	46	12	19	H2
	PT-4	DI-3/M10×1	M10×1	M16	46	12	19	H2
	PT-5	DI-3/M12×1.5	M12×1.5	M16	46	12	19	H2
	PT-6	DI-3/M18×1.5	M18×1.5	M16	46	12	24	H2
	PT-7	DI-3/G1/4	G1/4	M16	46	12	19	H2
	PT-8	BZ(JB/ZQ4526-86)	M12×1.5	M14×1.5	50		17	H3
	PT-9	KF-1/M10×1	M10×1	M16×1.5	46	11.5	19	H4
	PT-10	KF-1/M12×1.5	M12×1.5	M16×1.5	46	11.5	19	H4
	PT-11	KF-1/M14×1.5	M14×1.5	M16×1.5	46	11.5	19	H4
	PT-12	KF-1/M18×1.5	M18×1.5	M16×1.5	46	11.5	24	H4
